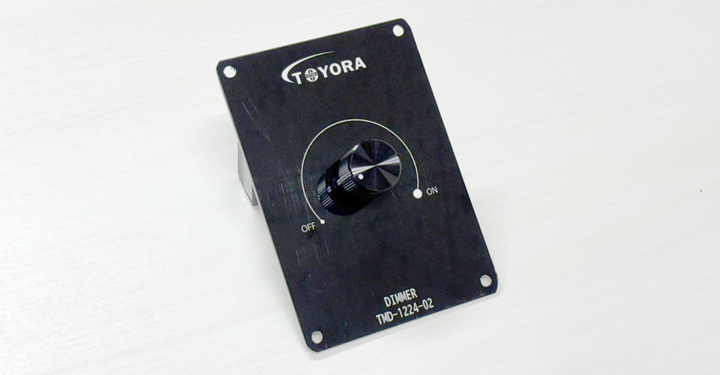

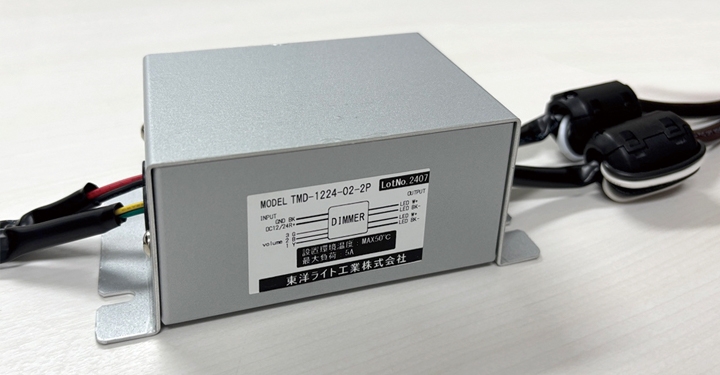

LED単色調光器(オプションパーツ)

特徴

LED単色ボリューム調光器はボリューム端子を回して0%-100%に接続LEDテープの明るさを調節できます。調光方式はPWM方式による調光です。また、電圧はDC12-24Vをサポートしています。4箇所の3.5φ取付け穴があり、壁 などに固定して利用できます。

  • ボリューム端子調光調節
  • PWM方式による調光
  • DC12V-24V MAX 8A

レストラン、バー、アミューズメント施設内の単色LEDテープライト調光

商品スペック

型 式TCB-01
入力電源DC12V-24V
最大負荷電流8A
調光方式PWM方式
外形サイズ縦幅89mm×横幅60mm×厚み35mm(ボリュームまでの厚み:51mm)
重量60g
動作温度-20〜60℃
配線


"IN V- V+"にそれぞれ入力電源の"-"と"+"結線し、出力"OUT V+ V-"にテープライトの"+"と"-"を結線して下さい。 結線は小さいマイナスドライバでネジ止めにて行います。

製造国CHINA
用途単色LEDテープライト等のLED製品の調光コントローラー

注意事項

  • 製品はDC12V-24V仕様です。この範囲外の電圧でコントローラーを使用しないで下さい。
  • 製品の詳細仕様、図面、試験データ等はご用意しておりません。
  • 保証及び不具合による交換は納入後3週間とし、不具合解析により弊社側起因による不良と判断された場合に交換または修理を致します。
  • 保証対象は製品のみを対象とし、納入品の故障による誘発される損害は保証範囲とされません。また現地に於ける製品修理・交換は行いません。
  • 不具合による対応はできる限り敏速に対応しますが、生産ラインの保証や損害賠償は致しません。
